テーブルソーを総額1万円で(半)自作したよ!

こんにちはエコに馬鹿なモーリーです。カツカレー大好き。

現在トイレ製作作業のために工房改装中です。

こんなトイレを作っています。

このトイレを生産するために欲しかった電動工具「テーブルソー」。

普通に買うと5万円くらいします。amazonで最安でも2万円くらい(安いけどレビューの評価は低い)。

う〜ん、2万円だとしてもお値段高いしどうしようかなぁと迷っていろいろ探してみると、なにやらテーブルソーは自作できそうだということに気づいた。

というか僕の友人が気づかせてくれた。

鋳物足踏みミシン台×丸ノコで #テーブルソー DIY🛠🔥 #丸ノコ やと細い直線カットや小物、同寸法連続カットにすごく時間がかかり、また危険な作業になる事が多い… けど市販のテーブルソーは高い… なので既にある丸ノコ×頂き物の足踏みミシン×端材で作りました‼✨ ミシン部分を取り外して天板を付けて、丸ノコを裏からボルト留めしています。 丸ノコとしても多用するので、取り外し出来るのはもちろん、それを繰り返しても取り付け寸法が狂わないようにしています。 ガイドも手作りなので市販品ほどの使いやすさは無いですが、きっちり寸法出せば下手な安物より高精度にカット出来ます! また土台が鋳物でしっかりしてるのでグラつかず、足踏み部分を踏んで固定出来るのでカンナ台としても使えます。片付ける時メッチャ重いけど😱 これから小物作りがはかどります‼🔥 #三重 #尾鷲 #梶賀 #DIY #足踏みミシン #ミシン台 #カンナ台 #作業台 #和風 #wafu #JAPAN

aksign_26さん(@aksign_26)がシェアした投稿 –

わ〜これいいな!!と思って自作の方法を調べてみました。

そのときの記事はこちら。

テーブルソーは安く「自作」しよう

調べたことを参考に、実際に自作してみたので動画付きでご紹介します!

高儀の3WAYツールスタンドを利用して自作

トイレ事業を立ち上げるときに行ったセルフクラウドファンディング。

その際にAmazonほしいものリストからのご支援も募ったのですが(セルフだからこそできた!)、

その中からこちらの高儀3WAYツールスタンドを贈ってくださった方がいました。

高儀 EARTH MAN 3WAY ツールスタンド

高儀 EARTH MAN 3WAY ツールスタンド

6,580円(03/18 19:34時点)
Amazonの情報を掲載しています

これは普通の丸ノコと組み合わせるとたちまちテーブルソーのように使用できるという優れもののアイテムです!

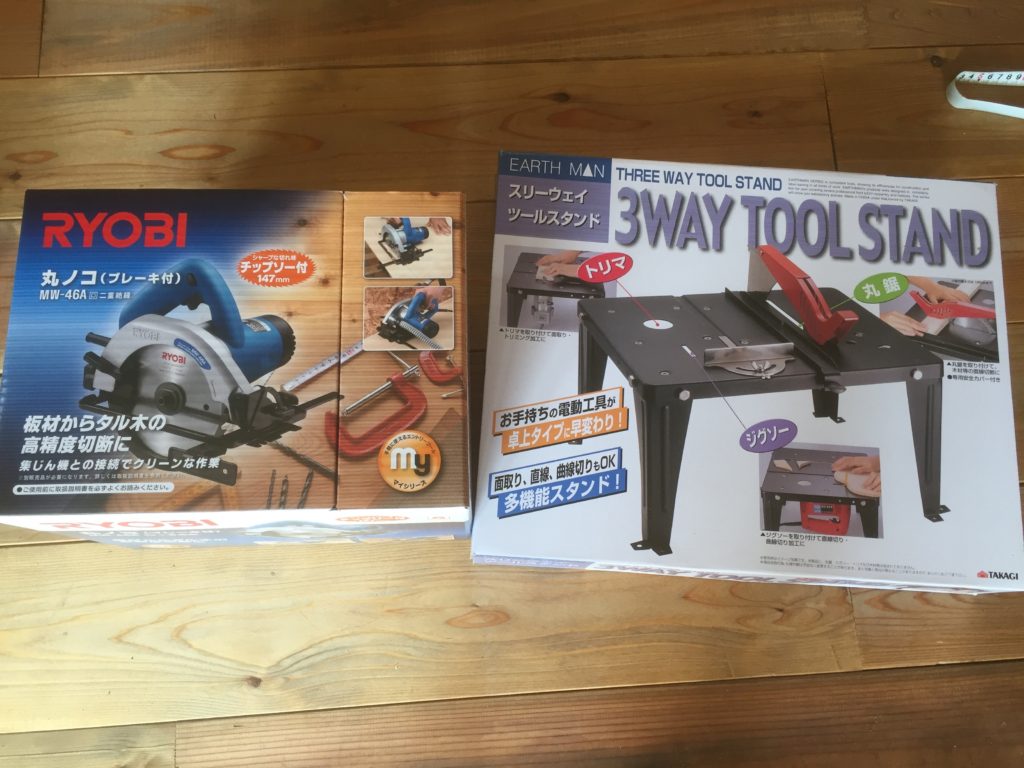

丸のこは僕はmakitaのバッテリータイプしか持ってなかったので追加で注文。

こちらの丸のこを使用しました。

リョービ(RYOBI) 丸ノコ MW-46A 610509A

リョービ(RYOBI) 丸ノコ MW-46A 610509A

7,046円(03/19 02:17時点)
Amazonの情報を掲載しています

作ってみた

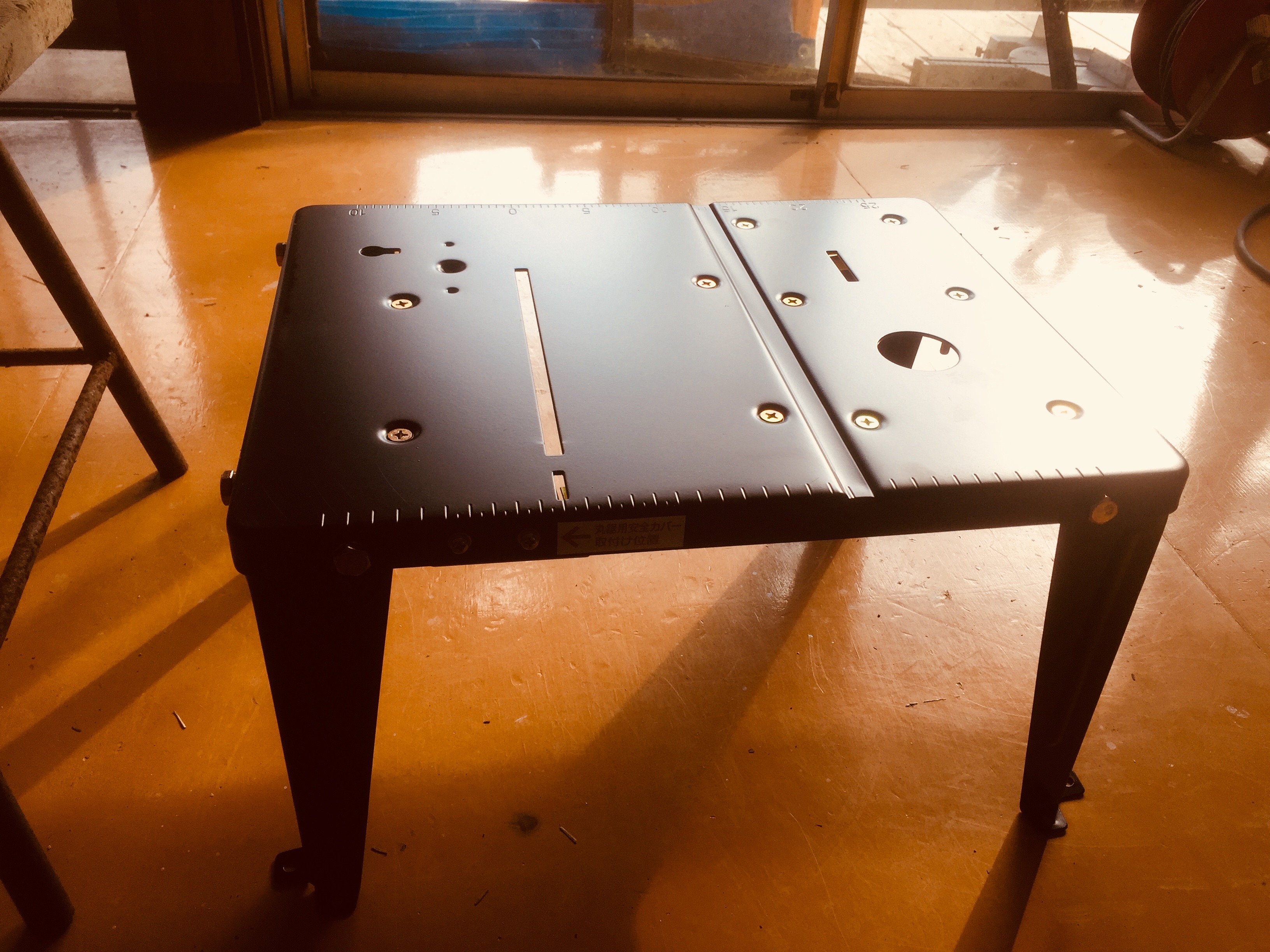

もともと脚はバラバラなのでボルトを締めて脚を固定します。ボルトを締め付ける工具は付属品としてついてきます。

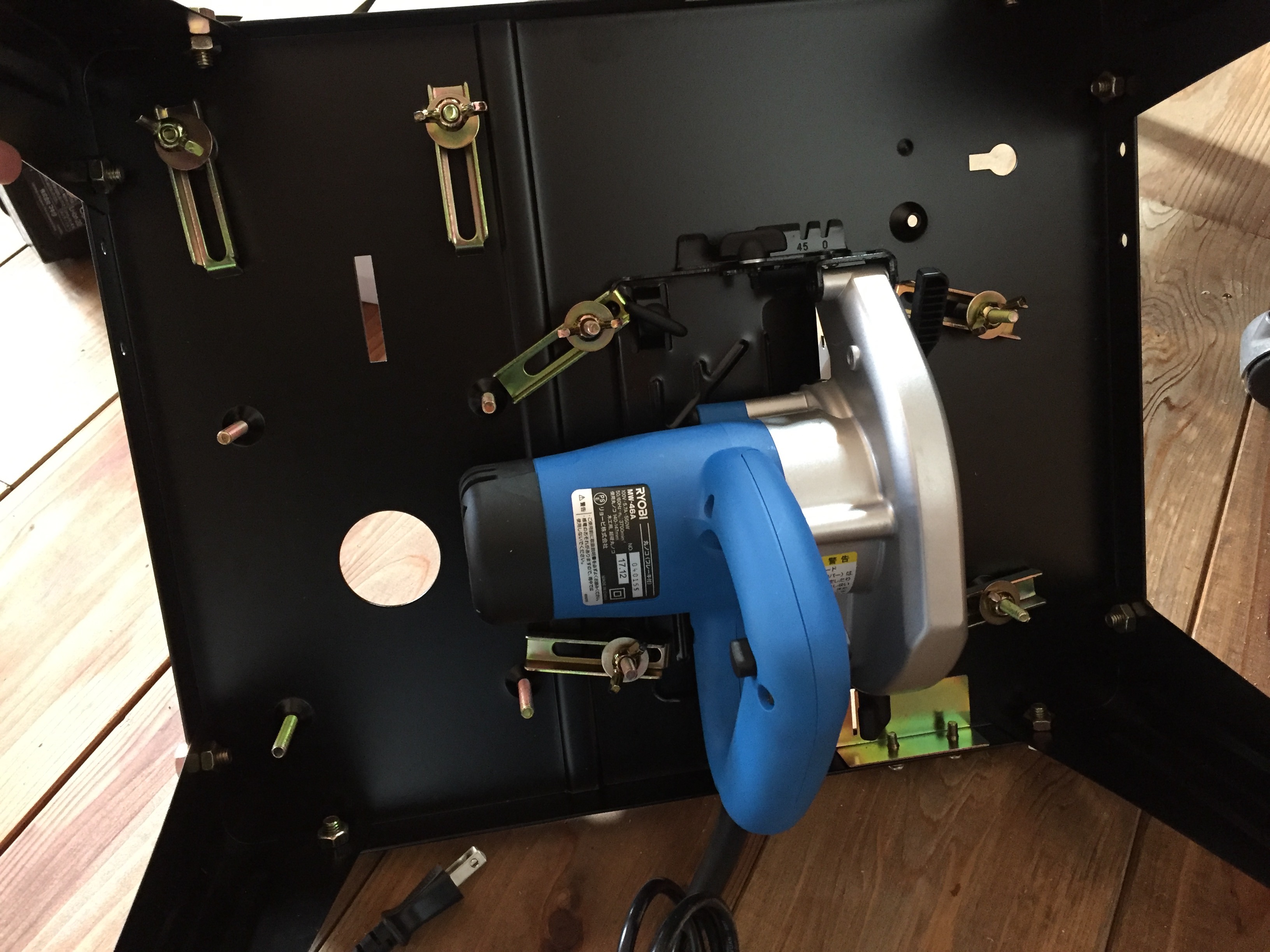

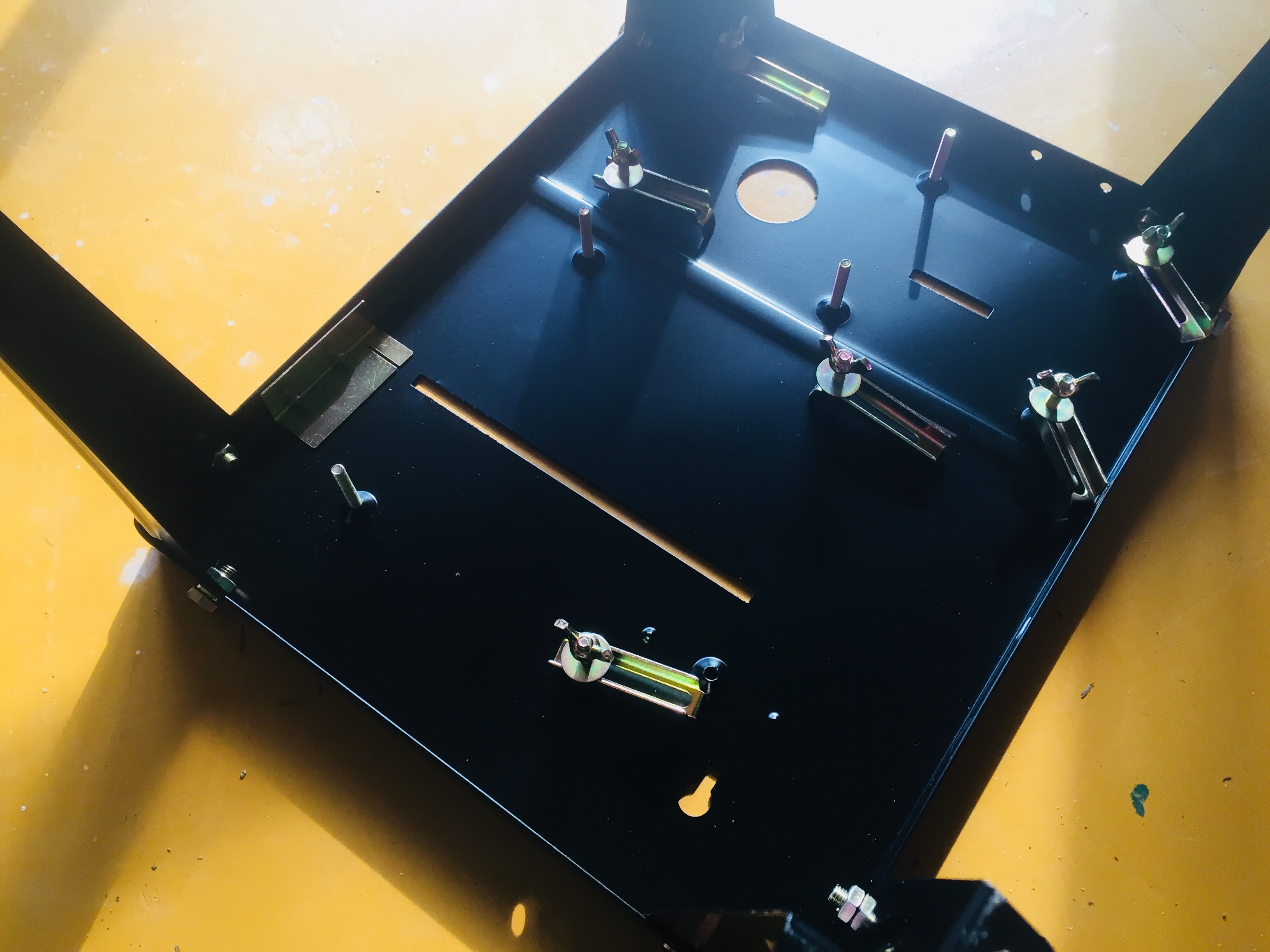

裏側はこうなってます。蝶ネジで固定金具をググッと締め付けて丸のこを固定します。

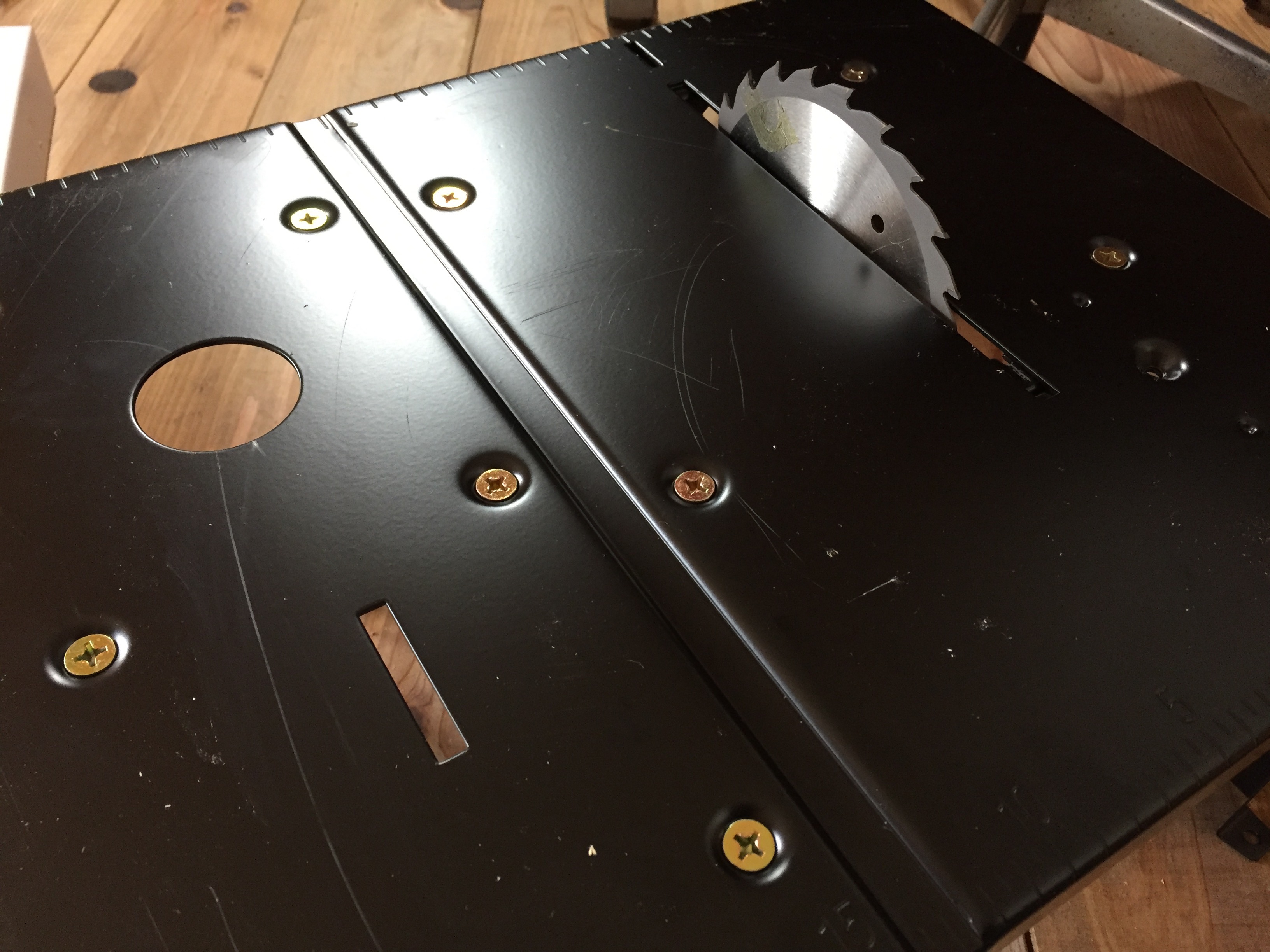

締め付けてみた図はこんな感じ。

刃(は)が出る縦長のスペースに若干の幅があるため、平行に気をつけて蝶ネジを締め付けるというのがミソ。

ちょっとでもずれるとスムーズにカットされないし、そのままカットし続けると確実にモーターを痛めることになります。

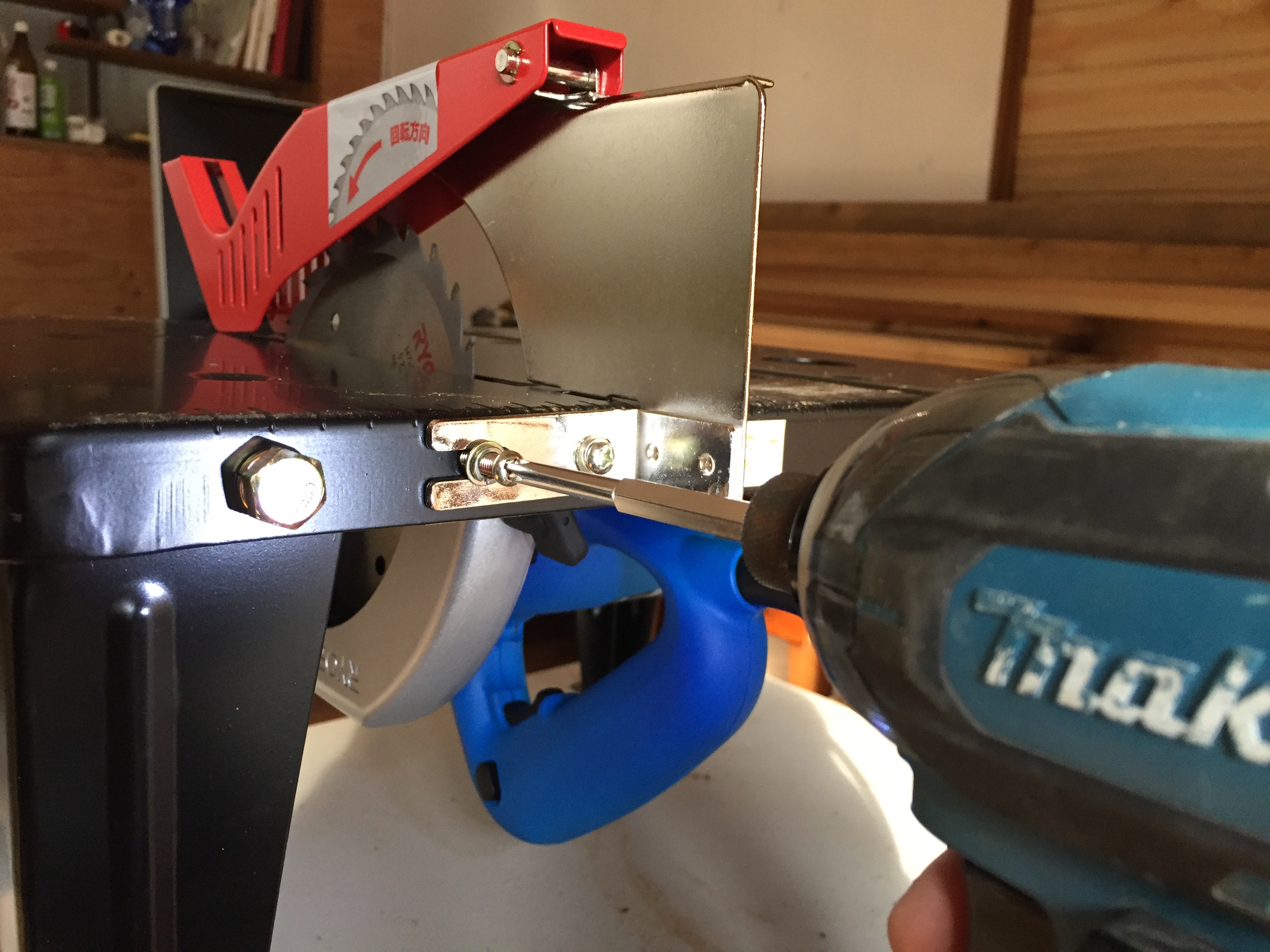

丸のこ用のチップカバーも後から取り付け可能。

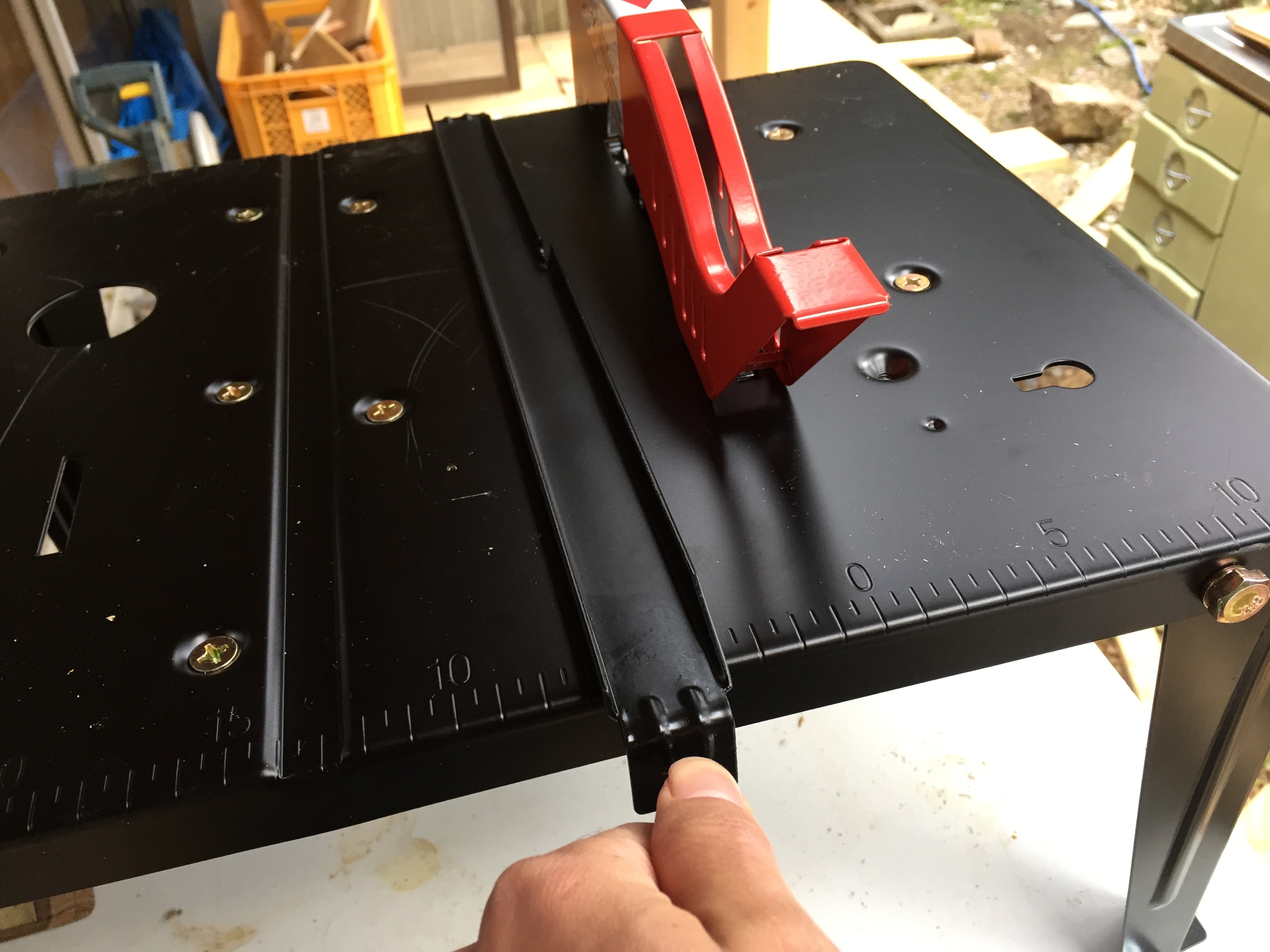

板をまっすぐ(平行)にカットするためのガイドもあります。手でネジネジ回して調整します。作業中ずれないようにしっかりと固定します。

いざカット!

『ガッッッッッッ』

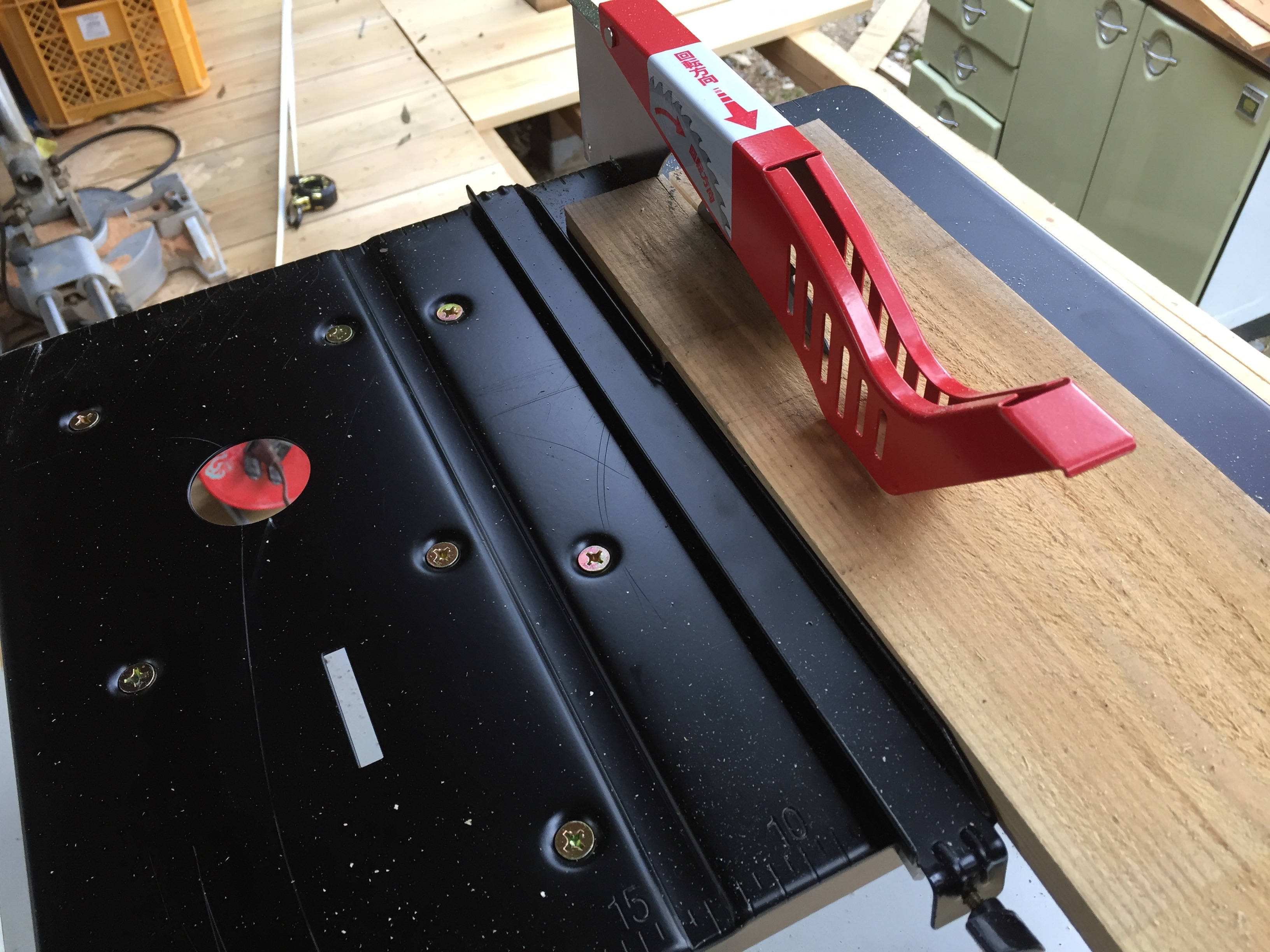

あれ?最初は順調だったのに進まないぞ、と思ったら先ほど取り付けたチップカバーにごつんと板がぶつかって前に進めない状態でした。

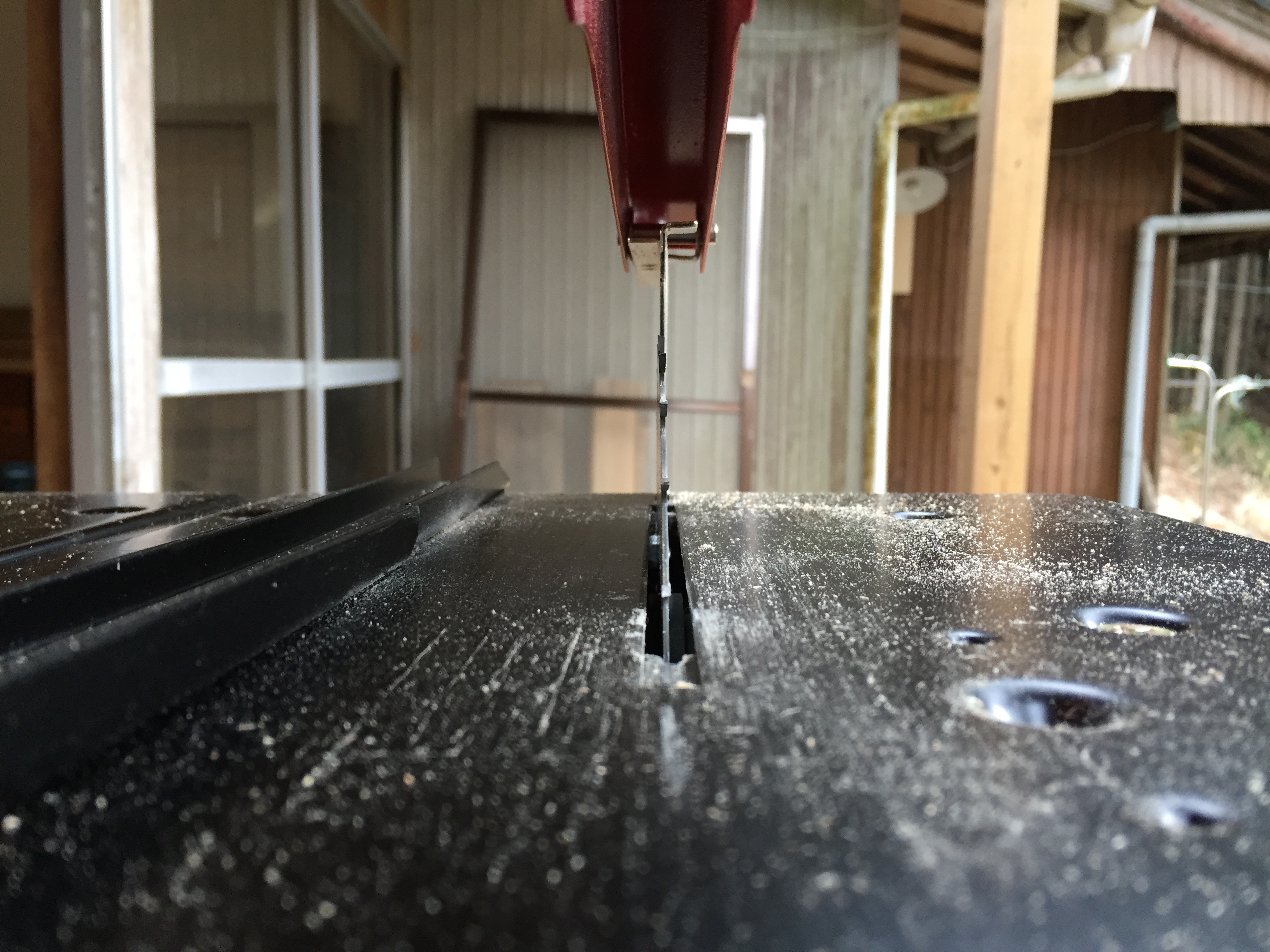

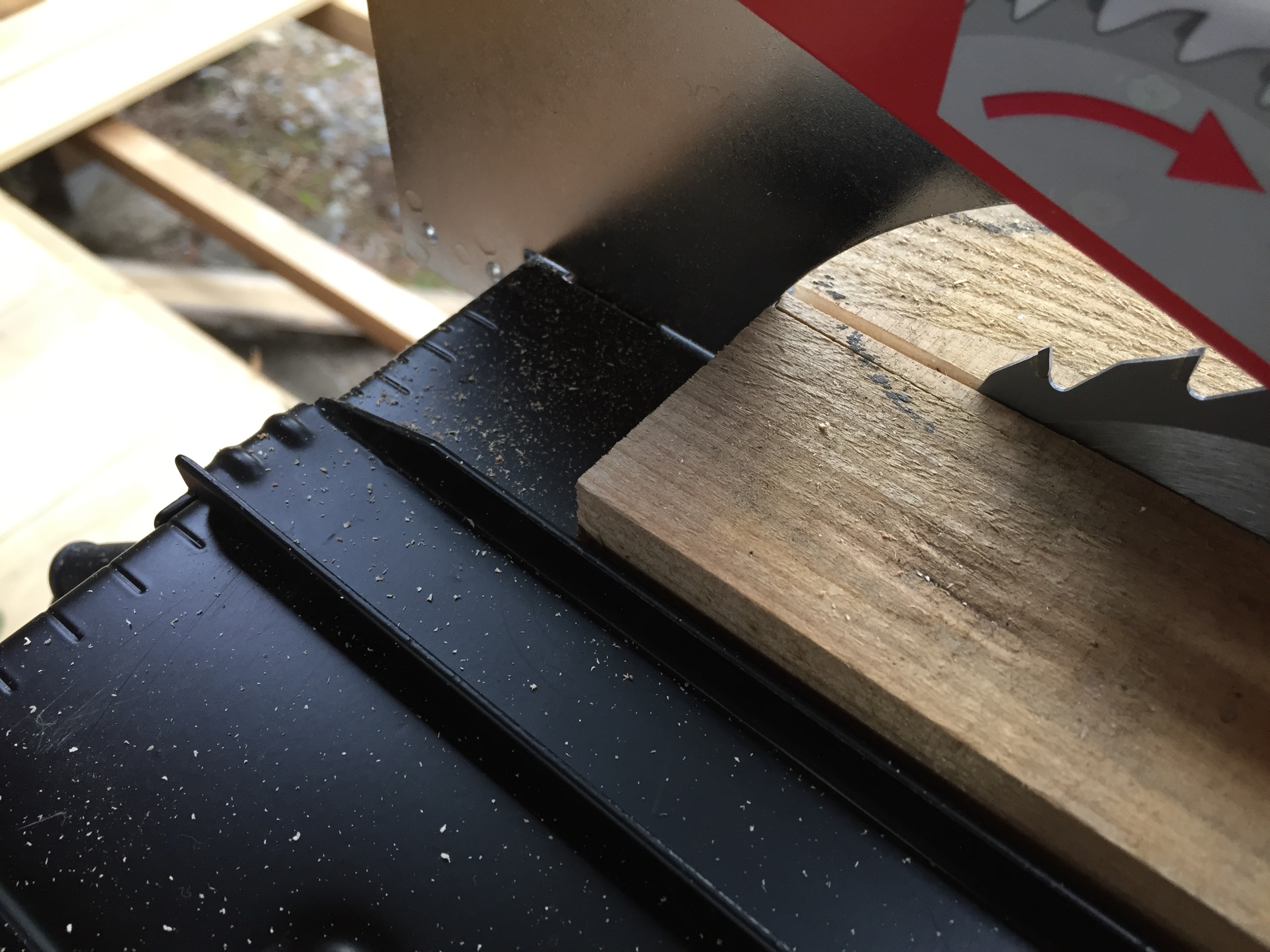

チップとチップカバーはまっすぐ、ズレがないように…(写真再掲)

と、気をつけていたけれど結構な確率でチップカバーのところで板が引っかかってしまうので邪魔な人は外しちゃっていいかも。

というわけで申し分ないテーブルソーの出来上がりだー!

制御機構について

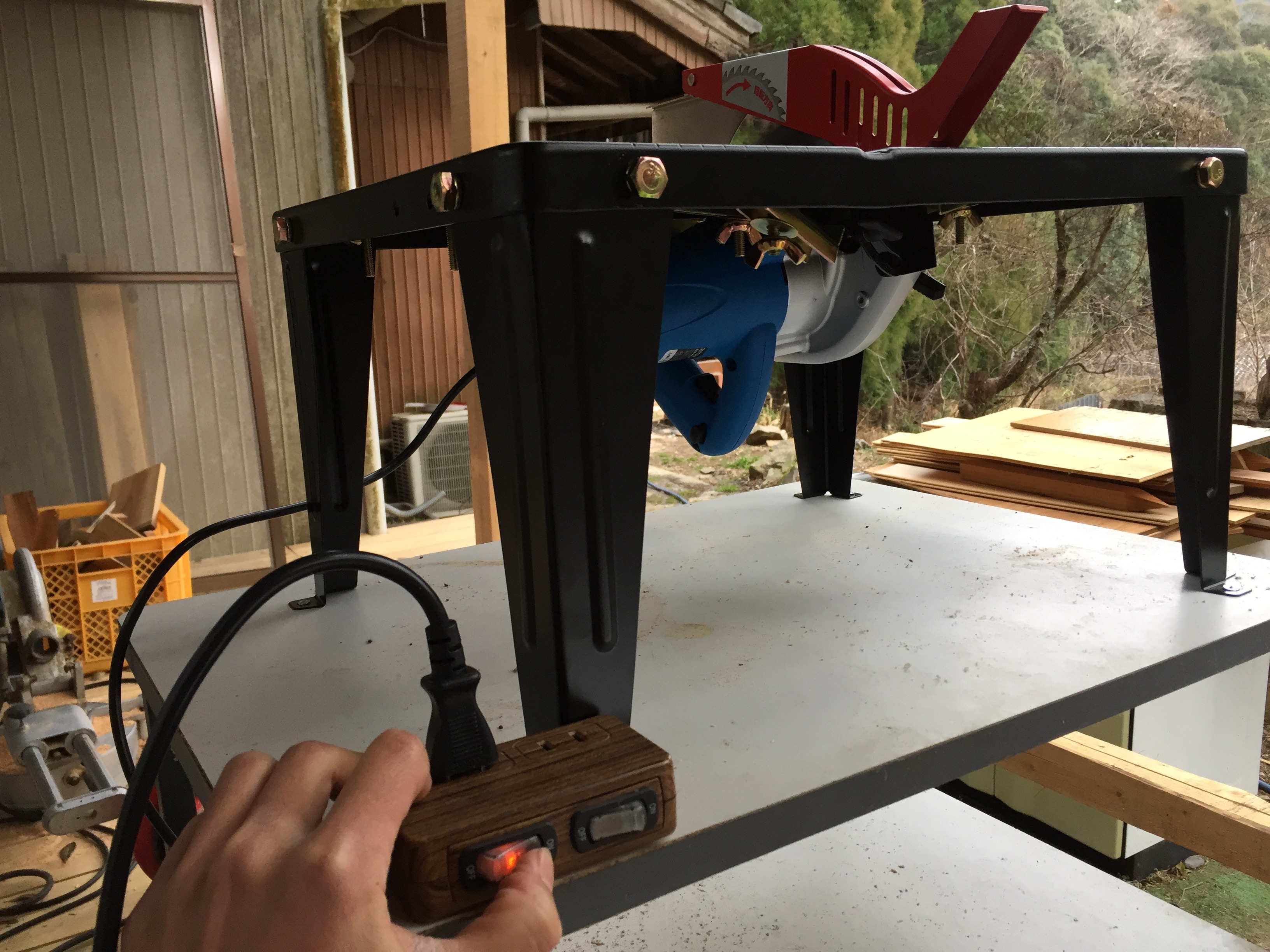

さて、逆さまに固定した丸のこだけど、丸のこは常に「ON」の状態をキープしつつ

手元のスイッチで遠隔操作的にON/OFFを切り替えています。

だから丸のこはONをキープできる機能があるものがいいと思います。

たまたまだけど今回購入した丸のこにはそういう機能がついてました。

どんな丸のこにもついてるわけじゃないしむしろこの機能があるのは少数派だと思うので買うときはぜひチェックしてください。

リョービ(RYOBI) 丸ノコ MW-46A 610509A

リョービ(RYOBI) 丸ノコ MW-46A 610509A

7,046円(03/19 02:17時点)
Amazonの情報を掲載しています

テーブルソー専用のツールスタンドもあるよ

上で紹介した3WAYツールスタンドは丸のこの他にジグソーやトリマーが固定できるんだけど

もうテーブルソーにしか使わないという決意のある方は少し安めの丸のこ専用ツールスタンドでもいいと思う。

高儀 EARTH MAN 丸のこ専用スタンド 145~190mm・195mm

高儀 EARTH MAN 丸のこ専用スタンド 145~190mm・195mm

5,827円(03/19 02:17時点)
Amazonの情報を掲載しています

そういうわけで、

  • ツールスタンド(¥4400)
  • 丸のこ(¥5800)

の合計1万円でテーブルソーが作れたというレポートでした!浮いたぶんの金額を思うと嬉しくなって豪遊したくなるね!
